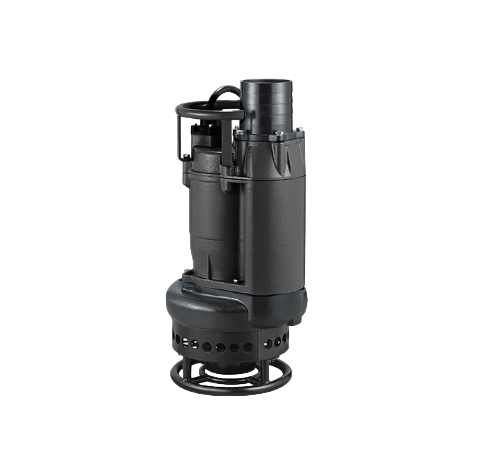

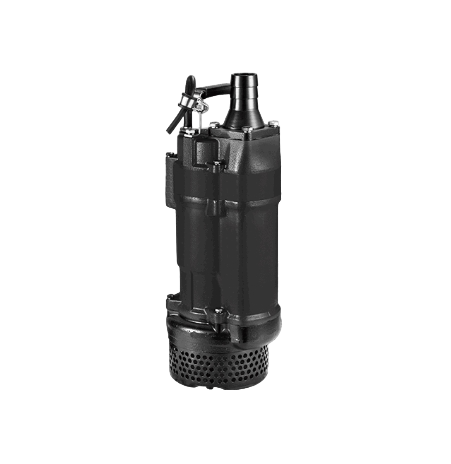

Погружные шламовые насосы — это специализированное оборудование для перекачки гидросмесей с высоким содержанием твердых абразивных частиц: песка, руды, глины, золы, грунта. В отличие от обычных насосов, шламовые имеют усиленную конструкцию, износостойкие материалы и способны работать в самых суровых условиях. Шламовый грунтовый насос используется для перекачки плотных донных отложений, землесосных работ и гидротранспорта полезных ископаемых.

Сферы применения и модификации шламовых насосов

• Добывающая промышленность (ГОКи, рудники). Перекачка рудной пульпы, хвостов обогащения, гидротранспорт полезных ископаемых. Здесь используются погружные шламовые насосы и стационарные шламовые насосы с высоким напором.
• Строительство и дноуглубление (dredging). Углубление дна водоемов (реки, каналы, пруды), удаление донных отложений и сапропеля.
• Промышленность, стройматериалы и энергетика. Перекачка цементного шлама, известкового молока, золошлаковых смесей на ТЭЦ и цементных заводах.
• Гидравлический привод и подводные работы. На дноуглубительных снарядах, земснарядах, экскаваторах-драглайнах применяются гидравлические погружные шламовые насосы (привод от гидромотора, возможность работы без электричества на большой глубине).
• Вертикальная установка в шламовой яме. Для откачки осадка из отстойников, зумпфов, шламовых амбаров используются вертикальные шламовые насосы (типа V, с длинной шахтой, двигатель сверху, насосная часть внизу).
• Перекачка жидкого грунта и шламовой воды. Для подачи высоковязких смесей, промывочных вод. Применяется насос шламовой для воды с усиленной конструкцией и увеличенными каналами.
• Размывка плотных оседающих осадков. Шламовой насос с агитатором или погружной шламовый насос с агитатором разрыхляет осадок в зумпфе или карьере, создавая воронку и позволяя засасывать смесь максимально высокой концентрации (до 70% твердого).

Конструктивные особенности шламовых насосов

• Износостойкие материалы проточной части. Корпуса и рабочие колеса отливаются из ниардит-чугуна (Ni-hard), хромоникелевых сплавов (Cr28, Cr15Mo3), хромомолибденовых сталей. Для некрупных абразивов (песок, мелкий шлам) применяют резиновые футеровки (натуральный каучук, полиуретан). Стойкость к гидроабразивному износу — в 5–15 раз выше, чем у обычного чугуна.
• Специальные уплотнения. Торцевые уплотнения с промывкой чистой водой (система «вода за водой»), сальники с водяным затвором или лабиринтные уплотнения для тяжелых и крупных фракций.
• Увеличенные проточные каналы. Рабочее колесо имеет широкие межлопастные каналы для пропуска крупных частиц (до 50–120 мм в специальных исполнениях) без заклинивания.
• Способы установки:
  • Погружные (мотор в жидкости, класс защиты IP68, охлаждение перекачиваемой средой).
  • Консольные (сухая установка на берегу или платформе, насос залит шламом самотеком).
  • Полупогружные-вертикальные (двигатель над шламом, гидравлика внизу) — вертикальных шламовых насосов.

Преимущества шламовых насосов

• Высокая устойчивость к абразивному износу — долгий ресурс между капитальными ремонтами (до 5000–8000 моточасов).
• Перекачка высококонцентрированных смесей (до 70% твердых частиц по массе).
• Пропуск крупных фракций (в зависимости от модели — до 50–120 мм).
• Способность работать с плотными и вязкими шламами (грунт, глина, густая пульпа) — отличительная черта шламовый грунтовый насос.
• Энергоэффективный гидротранспорт вместо громоздких ленточных конвейеров.

Сравнительная таблица: погружной, гидравлический и вертикальный шламовый насос

Как выбрать шламовый насос: инженерные критерии

1. Размер и форма твердых частиц. Определите максимальный размер (max particle size) — от этого зависит ширина каналов рабочего колеса. Для песка (0.5–5 мм) подходят стандартные шламовые насосы. Для гравия и щебня (до 100 мм) — только насосы с открытым колесом или резиновой футеровкой.
2. Концентрация твердой фазы (Cw, Cv). При доле твердого свыше 40% по массе необходим насос пониженной частоты вращения (для снижения износа) и с системой защиты от седиментации.
3. Абразивность и твердость материала (шкала Мооса). Кварцевый песок (7), железная руда (5–6), зола-уноса (5), известняк (3). Чем выше твердость, тем быстрее износ — требуется легированная сталь (Cr28) или резиновое покрытие.
4. Агрессивность жидкости (pH). При перекачке химических хвостов обогащения или кислых шахтных вод нужна нержавеющая сталь AISI 316 или полиуретановые футеровки.
5. Требуемая производительность (м³/ч) и напор (м). Рассчитываются по гидротранспортному расчету. Напор для шламовых насосов обычно ниже, чем для водяных (из-за высокой плотности смеси). Учитывайте, что с ростом концентрации твердого реальный напор падает на 15–30% относительно водяной характеристики.
6. Конструктивное исполнение под ваш процесс:

• Погружной насос в зумпф/бочку (опускается в шлам) — погружные шламовые насосы.
• Насос в яме с питанием самотеком — вертикальный или консольный.
• Мобильный насос на экскаваторе или судне — шламовый гидравлический насос.

Цены на шламовые насосы и как купить

Шламовый насос купить можно только после точного расчета параметров пульпы. Для получения точной цены на шламовый насос, направьте опросный лист с характеристиками вашей среды (размер частиц, концентрация, твердость, производительность и напор). Инженеры подберут типоразмер и исполнение. Цены на стандартные шламовые насосы могут быть ниже, чем на специальные (с Cr28 или с агитатором).

FAQ

В чем отличие шламового насоса от обычного дренажного?

Шламовый насос спроектирован для абразивных частиц: его корпус и рабочее колесо отлиты из сверхизносостойких сплавов (Ni-hard, Cr28) или футерованы резиной. Дренажный насос имеет чугунный корпус и рассчитан на воду с небольшим содержанием песка. Для песка, руды, золы обычный дренажный выйдет из строя за часы-дни.

Какой насос выбрать для выкачки песка и ила из зумпфа?

Для зумпфа (приямка) с оседающим песком и илом оптимален погружной шламовый насос с агитатором. Агитатор (размыватель, импеллер) взмучивает осевший плотный слой, превращая его в текучую пульпу, которая легко засасывается насосом. Без агитатора насос быстро забьется или будет работать вхолостую.

Что такое шламовый насос погружной для выкачивания и где он применяется?

Это погружной центробежный насос с электродвигателем, который полностью опускается в шламовую массу. Применяется для откачки шахтных вод с породой, опорожнения шламовых амбаров, удаления донных отложений в карьерах и dredging-работах до глубины 30-50 м.

Какие бывают типы шламовых насосов?

Основные типы по конструкции: погружные (мотор в жиже), гидравлические (с приводом от гидромотора), вертикальные (двигатель наверху, насос внизу), консольные (на раме, забор пульпы самотеком). По назначению: грунтовые (для плотных вязких масс), песковые (для песка), пульповые (для руды, хвостов), шламовые с агитатором.

Как расшифровать маркировку шламового насоса (аналоги Warman, Schabaver)?

Обычно цифры указывают на диаметр выпускного патрубка (мм) и напор (м) при базовых оборотах. Например, «6/4 D-AH»: выпуск 150 мм (6 inch), всас 100 мм (4 inch), семейство D, AH — тяжелый абразив. Уточняйте по каталогу производителя.
